Cristallizzatore

SERIE CR

L’unità di cristallizzazione CR viene impiegata per purificare bagni di processi galvanici acidi od alcalini con la separazione dei sali inquinanti per raffreddamento e successiva filtrazione oppure ugualmente per recuperare sali di processo purificati da soluzioni concentrate contenenti additivi degradati. Il trattamento può essere di tipo continuo, discontinuo o a batch; la soluzione da trattare viene caricata nel corpo cristallizzatore, viene raffreddata ad una temperatura prestabilita in funzione del processo, quindi scaricata in una sezione filtrante dove la soluzione viene drenata e rilanciata al bagno di lavoro; i sali possono essere filtrati in un filtro asportabile tipo big-bag, in un dissolutore ad acqua con scarico in depurazione in una cassa drenante con scarico automatico dei sali, o a richiesta in un separatore centrifugo.

I campi di applicazione più frequenti sono:

  • bagni cianoalcalini di cadmio, zinco, ottone, rame, nichel, argento;
  • bagni di sgrassaggio, brunitura;
  • bagni di decapaggio solforico;
  • bagni di trattamento termico.

A seconda dei campi di applicazione, delle potenzialità richieste, i nostri modelli seguono questo schema:
SERIE CR
HP = pompa di calore con fluido R407C
GL = acqua glicolata
S = a scambiatore immerso
R = con raschiatore

POTENZIALITA’ = da 6 fino 30 fino KW di potenza frigorifera da 1.200 fino a 10.000 litri/giorno
MATERIALI = i materiali impiegati per la costruzione dipendono dal tipo di processo trattato. Vengono comunemente usati: acciaio AISI 304L e 316L, Titanio, PFRV epossidica e bisfenolica.

DESCRIZIONE DELL’UNITA’

Cristallizzatore a quattro corpi a ciclo continuo per soluzioni acide con raffreddamento mediante acqua glicolata. La soluzione acida viene caricata direttamente nel cristallizzatore; raffreddata mediante circolazione di acqua glicolata nello scambiatore a camicia. Tale processo produce precipitazione di sali che  vengono scaricati mediante una valvola pneumatica nella vasca di raccolta con coclea a scarico continuo nella centrifuga. La soluzione separata viene scaricata mediante una pompa mentre i sali vengono scaricati in appositi big-bags di raccolta. Un quadro di comando dotato di PLC provvede alla gestione automatica del funzionamento dell’impianto. L’unità è dotata di controlli di livello che governano le valvole pneumatiche di carico e scarico e della pompa drenante.

SCHEDA TECNICA

  • Potenzialità soluzione cristallizzata max  m3/d  38,4
  • Portata di sali cristallizzati max  ton/d  4,8
  • Potenza frigo per ton di soluzione crist.  Mcal/ton  284
  • Temperatura ingresso soluzione  ° C  55-60
  • Temperatura di cristallizzazione  ° C  +8
  • Capacità tot dei cristallizzatori  m3  7,2
  • Potenza elettrica istallata   KW  2
  • Consumo aria compressa 6 bar  Nm3/h  1
  • Tensione / frequenza  VAC/Hz  400 /50
  • Dimensioni di ingombro approx m 3 x 3 x 4,7H
  • Peso impianto approx a vuoto ton  2,8

GARANZIA  12 (Dodici) mesi dalla data di consegna;

CRISTALLIZZATORE DECAPAGGIO TRAFILERIA MOD. 4CR400GL

DESCRIZIONE DELL’UNITA’

L’unità riguarda un impianto composto da due sistemi di concentrazione,  cristallizzazione,  e filtrazione a centrifuga. L’unità di concentrazione è costituita da un corpo evaporatore in Vr e  scambiatori in Grafite.Il vuoto è realizzato da un sistema ad eiettore-pompa. L’alimentazione del diluito e lo scarico del distillato avvengono in continuo, mentre il concentrato viene scaricato in discontinuo, mediante pompa, a densità. L’acido distillato e condensato è rilanciato alle utenze. L’unità di cristallizzazione è costituita da un cristallizzatore a ciclo continuo per soluzioni acide con raffreddamento mediante circuito frigorifero ad acqua glicolata.I sali insolubilizzati vengono scaricati per mezzo di una valvola pneumatica nella centrifuga a sacco in modo discontinuo; la soluzione drenata viene rilanciata alle utenze mediante una pompa. I sali vengono estratti manualmente mediante paranco e raccolti in big bags. Un quadro di comando dotato di PLC provvede alla gestione automatica.

SCHEDA TECNICA

  • Potenzialità acido cloridrico evaporato*  kg/h  400
  • Portata vapore 0,5 bar ( 105 °C )  kg/h  530
  • Portata di acqua di raffredd. (30-35°C)  m3/h  70
  • Portata soluzione di alimento  kg/h  350
  • Concentrazione Fe in ingresso c.ca  % p/p  10
  • Concentrazione allo scarico concentrato c.ca  % p/p  15
  • Portata oraria di soluzione al crist.  kg/h  140
  • Portata oraria di FeSO4.7H2O  kg/h  110
  • Potenza frigorifero (espansione a 0°C)  KWt  50
  • Temperatura ingresso soluzione  ° C  50
  • Temperatura di cristallizzazione  ° C  20
  • Capacità totale dei cristallizzatori  m3  14
  • Potenza elettrica istallata  KW  35
  • Consumo aria strumenti  Nm3/h  2
  • Tensione / frequenza  VAC/Hz  400 /50
  • Potenzialità soluzione cristallizzata max  m3/d  38,4



CRISTALLIZZATORE DECAPAGGIO CLORIDRICO ZINCHERIA MOD. AE400 SCN + CR1000GLS

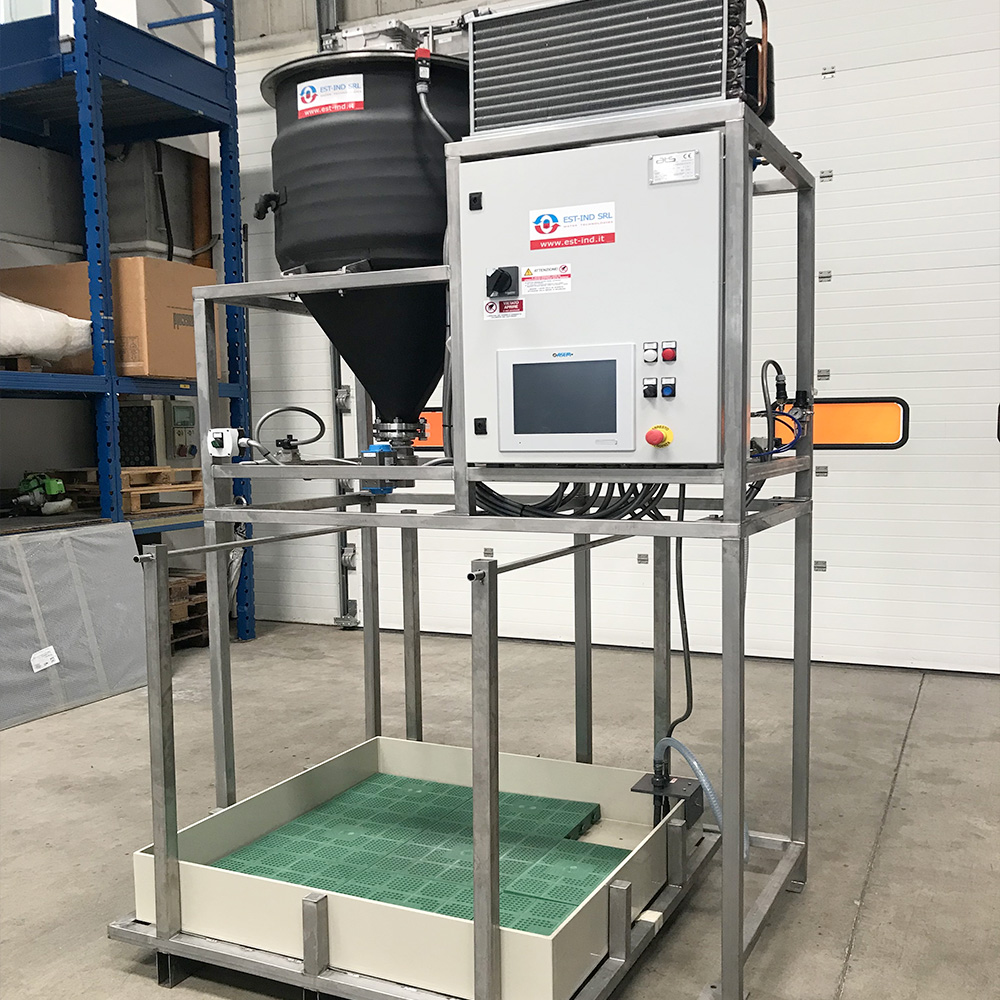

Impianto di decarbonatazione bagni alcalini MOD CR100 HPR
